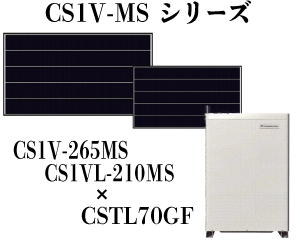

カナディアンソーラー PLATINUM Chargeセット　CS1V-MSシリーズ　最安価格No.1！相見積もり歓迎！見積無料！

屋根に合わせて選べる豊かなバリエーション

様々な形の屋根にきれいにアプローチできる

ご自宅の屋根いっぱいに並べられるモジュールが見つかります。
※レイアウトは一例です。屋根形状等に応じて最適のモジュールサイズをご提案いたします。

CS1V-MSシリーズ（1638×826×35ｍｍ）

CS1H-MSシリーズ（1700×992×35mm）

●屋根幅7,370mmの場合
建物躯体寸法：6,370mm×4,550mm
軒の出/ケラバの出：500mm
屋根形状：切妻屋根
屋根勾配：5寸

●屋根幅10,100mmの場合
建物躯体寸法：9,100mm×7,280mm
軒の出/ケラバの出：500mm
屋根形状：切妻屋根
屋根勾配：5寸

●屋根幅11,010mmの場合
建物躯体寸法：10,010mm×7,280mm
軒の出/ケラバの出：500mm
屋根の形状：切妻屋根
屋根勾配：5寸

ハイ・ディ・エム（HIGH DENSITY MONO PERC MODULE）

HDM/HiDM技術

一般的な太陽電池セルの接続方法とは異なる接続方法により
電流を取り出す新技術です。

この技術により電気抵抗ロスが減少し、高出力の太陽電池モジュールの製造が可能となりました。
加えて黒く美しい外観を有しており、日本の屋根や風景にマッチします。

PERC技術

Passivated
Emitter
Rear Cell
（セル裏面不動態化処理技術）

セル背面側に特殊な層を形成することで
発生した電荷の再結合で生じるロスを制御して光を高効率で電気に変換する技術です。

CS1V-MSシリーズとCS1VL-MSシリーズの
組み合わせにより屋根の面積を最大限に活用

●屋根幅8,735mmの場合
建物躯体寸法：7,735mm×7,280mm
軒の出/ケラバの出：500mm
屋根形状：切妻屋根
屋根勾配：5寸

様々なレイアウトが選べます。
※モジュール内クリアランス4mmとしています。

CS1H-MSシリーズとCS1HA-MSシリーズのピッタリ設計も同様に可能です。

すばやくためて、しっかりつかう
高い自給率＆経済的な暮らしを実現

●すばやくためる

一般的なシステム
せっかく多く発電でしても、充電しきれない

入力が小さいのでためるまで時間がかかる。

PLATINUM Charge
5.5kVAのハイパワーだから高速で大量に充電できる

入力が大きいのですばやくためられる！

●しっかりつかう

ハイパワーで放電できるから、すばやくためた電力をフル活用

業界トップクラスの“実際に使える蓄電電力量”

割安な深夜電力をためて発電量の少ない早朝に使用し、
昼間に太陽光発電でつくっ電気をためて夜間に使うことができます。
充電量を設定することもでき、日々の節約と自給の両立が可能です。

太陽光発電でつくった電気は昼間使用する以外はすべて売電。
ためるのは割安な深夜電力で、夜間や発電量の少ないくもりの時間帯などに使用します。
固定価格買取制度の期間中のご家庭におすすめです。

太陽光発電でつくった電気をためて家庭内で優先的に使用し、電力会社からの買電料を抑えます。
クリーンなエネルギーを活用する電力自給率を高めることができます。

昼間は太陽光発電でつくった電気の余剰電力をすべてため、夜間も電力会社から買電し、充電。
災害などの原因による急な停電に備え、常に蓄電池を満充電に保つモードです。

一日中　昼も夜もつくった電気をつかって暮らせます

FIT期間中なら、深夜の割安な電力をためて発電しない夜間などに使う経済的な「ノーマルモード」がおすすめ。
1日2回以上の充放電を繰り返す「スマートモード」で自給率と経済性の高い暮らしも可能です。
そしてFIT終了後は自給自足に近づける「節エネモード」など
稼働モードを選んで、生活スタイルに合わせて蓄電する暮らしを実現できます。

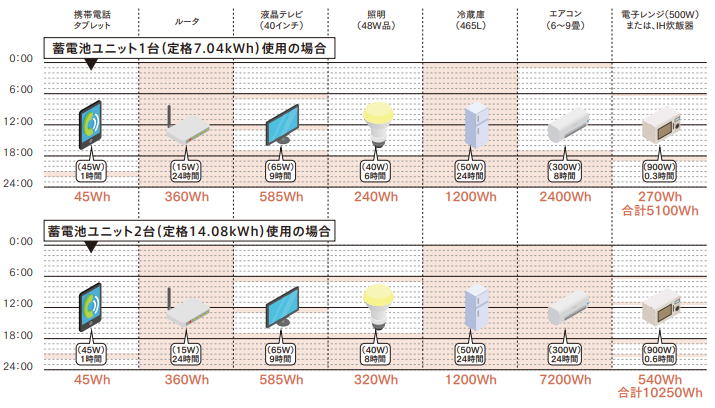

停電時　いつものように電気をつかって暮らせます

突然の停電でも自動で自立運転に切替え。
太陽光発電でつくった電気を充電し、エアコンやIH調理器の200V機器などを含め、いつものように電気をつかう生活が出来ます。
わずかしか充電できない単機能タイプのように
それまでに蓄電池にためた電力を気にかけながら使用することはありません。

高い自給率＆経済的な暮らしにチェンジ

例えば、「夜間の電力は、実は昼間屋根の上でつくった電力」であるように
これまでよりも経済的で自給率の高いエコな暮らしに代わっていることも。
現在お使いの太陽光発電にハイブリッド蓄電システムを設置することで、新たな暮らしに変えていけます。

ハイパワーで充電できるから
発電量の多い太陽光発電システムにも対応

ためる力はハイパワーの5.5kVA。
大容量の太陽光発電システムを設置している場合でも、より多くの電力を蓄電池にためることが出来ます。
特に発電量の多い、初夏から真夏にかけての昼間の発電時に威力を発揮します。

業界トップクラスの“実際に使える蓄電電力量”

高性能・高耐久のリン酸鉄リチウムの採用で、“実行容量”は業界トップクラス。
最大14.08kWhの大容量を長く有効に使うことが出来ます。

突然停電になっても自動で太陽光発電に切替え

停電時、単機能蓄電システムの場合手動で太陽光発電に切り替えなければならず、つかえる電力も自立出力の1.5kWのみ。
蓄電池への充電もわずかなことから、ためていた電気をつかい切ってしまうと昼間の発電だけが頼りです。

本蓄電システムは、自動で太陽光発電に切替え。
電気をつかいながら余った電力をためることができるので、停電が長引いてもゆとりを持って電気がつかえます。

エコ優先？やっぱり売電？選べる
ちくでん運転モード

蓄電のタイミングや電気の使い方を幅広く選べるように4つの運転モードを搭載しています。
固定買取制度の期間中または終了後などの暮らしの変化に合わせて自由にモードを変更することができます。

どのモードに設定すれば良いのか解説します。

1.ノーマルモード

あらかじめ設定した充電時間帯、放電時間帯に蓄電池の充放電を行います。
電気単価が安い時間帯に充電して、蓄えた電気を電気単価が高い時間帯に放電することで「買電削減」につながります。

・充電時

前もって設定した充電時間になったら、料金の安い電気を買って充電します。

・放電時

設定した放電時間帯になったら、太陽光発電だけでは不足する電気を蓄電池から放電します。
ただし、太陽光と蓄電池からの放電でも電気が足りないときは電力会社から電気を買います。
※太陽光で発電した電気を売っている間は蓄電池からの放電は行われません。

こちらのご家庭にオススメです！

固定買取期間中など太陽光で発電した電気の売電を優先したいご家庭。

2.節エネモード

昼間に太陽光発電した電力を充電し、夜間に使用することで「電力の自給自足」および「買電削減」につながります。

・充電時

地要綱パネルで発電した電気のみ充電します。
蓄電池が満タンになった後の太陽光発電は余剰分をご契約の電力へ売電します。

・放電時

太陽光発電だけでは不足する電力を蓄電池から放電します。
しかし、太陽光発電と蓄電池からの放電でも電気が足りないときは従来通り、電力会社から電気を買います。

こちらのご家庭にオススメです！

固定買取期間が終了している、従来電灯プランのご家庭。

3.スマートモード

あらかじめ充電時間を設定し、それ以外の時間帯は節エネモードと同じ動作をします。
朝は深夜充電した電力を、夕方は日中充電した電力を使用することで「電力の自給自足」および「買電料金の削減」につながります。

・充電時

前もって設定した充電時間になったら料金単価の安い電気を購入して充電します。
日中は太陽光パネルで発電した電気のみを充電し、蓄電池が満タンになった後は余った電気は電力会社へ売電します。

・放電時

太陽光発電だけでは足りない電気を蓄電池から放電します。
ただし、太陽光発電と蓄電池からの放電でも電気が足りないときは電力会社から電気を買います。

こちらのご家庭にオススメです！

固定買取期間が終了し、深夜料金が安いプランのご家庭。

4.蓄電モード

常に蓄電池が満タンになるまで充電を行い、充電完了後は停電に備えて待機します。
蓄電池が満タンになった後は一般的な太陽光発電システムと同様、余った電気を電力会社へ売ることになります。
計画停電などの非常用電源として使用する場合は、常に満充電状態を保つ蓄電モードがオススメです。

蓄電池の後づけやもう1台増設もスムーズに

単機能蓄電システムでは、太陽光発電と蓄電池それぞれにパワーコンディショナが必要ですが、1台で制御できるのがハイブロッドパワーコンディショナ。
暮らしの変化に合わせて蓄電池の後づけやもう1台増設する場合でも、短時間の工事で設置できます。

音声でいま必要な情報をお知らせ（オプション）

CSTHシリーズ　表示ユニット（オプション）

壁掛けリモコンに業界初の「音声お知らせ機能」を搭載。
特に停電時には、蓄電池の運転に関する大切な情報をいち早くお知らせするので、状況を随時把握できます。
さらに詳細な内容はリモコンの画面で確認できます。

スマートフォンで操作や確認ができます（サービス料金は無料）

将来のloT化に備えてパワーコンディショナ内に搭載されたネットワーク機能で、スマートフォンやタブレット端末と連携。
これまでリモコンで行っていたモード設定の操作や蓄電池の運転状態を確認することができます。

スマートフォンやタブレット端末で※1

・携帯できるので、外出先でも操作や確認できます。
・快適なスマホアプリの活用で、操作性アップ
・スマートフォンの通知機能を使って発信情報をキャッチ
・パワーコンディショナを複数台設置の場合、個々の運転を表示できます※2。
※1 スマートフォンの設定でVPN設定を行っていると接続できませんので、設定を解除してください。
Android以降、ios10以降に対応しています。他のos(Windows等)やPCには対応していません。
※2リモコン（当社従来機種）では、複数のパワーコンディショナの稼働状態を表示することはできません。

設置時の注意

蓄電ユニット・ハイブリットパワコンの全面、周囲には点検スペース及び放熱スペースとして以下のスペースを確保する必要があります。
※ハイブリッドパワコンは屋内/屋外用です。

・パワーコンディショナー

※1　JIS C 8961にて規定される条件に準じた効率。
※2　周囲温度が高いと温度上昇制御が働き、出力が制御されます。
※3　パワーコンディショナーの全面中央から1ｍ離れた床面から高さ1ｍの位置において、JIS C 1509-1のA特性で雑音を測定。
※4　すべてのストリングを使用した場合の値。
※5　自動力率切替（順潮流時には力率1.0に自動切替をして内部損失を減少させます。）
※6　モーターで作動する機器や運転開始時に大きな電流が流れる機器は使用できない場合があります。

・蓄電池ユニット

※1　本製品は蓄電池対応ハイブリッドパワーコンディショナーCSTH55GSF/CSTH99GSFに対応した仕様になっています。
※2　JEM1511で定義された算出方法により計算された値。
※3　周囲温度が高いと温度上昇制御が働き、出力が制御されます。
※4　最大出力可能時間には制限があります。
